УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ

5.1. Анемометр снабжен легкосъёмным сменным первичным преобразователем. Для каждого экземпляра первичного преобразователя определяется его индивидуальная градуировочная характеристика. Коэффициенты этой характеристики кодируются двухразрядным кодом, который наносится на его корпус. Символами кода являются десять цифр от 0 до 9 и буквы латинского алфавита А, b, С, d, E, F.

С помощью органов управле­ния анемометром индивидуальный градуировочный код первичного преобразователя (в дальнейшем градуировочный код) вводится в электронный блок и затем автоматически используется при вычислении результатов измерения средней скорости воздушного потока.

Указанные операции обеспечивают соблюдение нормирован­ных метрологических характеристик анемометра без каких-либо дополнительных регулировок. Ввод кода необходим также после замены первичного преобразователя вследствие его повреждения или выра­ботки межповерочного интервала. Измерения при неправильно введенном коде может привести к  погрешности  +/- 5 %.

5.2. Электронная схема анемометра включает в себя:

• узел формирования входного сигнала;

• узел микроконтроллера семейства MCS51;

• узел контроля напряжения источника питания.

5.2.1. Узел формирования входного сигнала содержит автогенератор, колебательный контур которого включает в себя катушку индуктивности, расположенную в основании пластмассового корпуса первич­ного преобразователя. При вращении крыльчатки каждая   лопасть поочередно проходит через высокочастотное магнитное поле катушки и вносит в контур потери, вследствие чего в этот момент происходит снижение амплитуды генерируемых колебаний. Промодулированные таким способом высокочастотные колебания автогенератора детектируются амплитудным детектором, на выходе которого образуется последовательность импульсов напряжения с частотой следования, про­порциональной угловой скорости вращения крыльчатки.

Узел также содержит цепь, которая автоматически стабилизирует ре­жим работы автогенератора при замене первичного преобразователя и компенсирует временной дрейф добротности колебательного контура.

5.2.2. Узел микроконтроллера выполняет следующие основные операции:

• ввод и хранение градуировочного кода;

• контроль введенного градуировочного кода в период экс­плуатации;

• определение длительности интервала измерения и индикацию его текущих значений и суммарной длительности;

• вычисление и индикацию средней за интервал измерения скорости воздушного потока;

• вычисление и индикацию среднего значения ряда после­довательно произведённых замеров средней скорости воз­душного потока;

• формирование и индикацию сообщения о результате из­мерения, превышающего верхний предел измерения;

• автоматический выбор цены деления младшего разряда в диапазоне измерения;

• стирание старого и ввод нового градуировочного кода при замене первичного преобразователя;

• индикацию разряженного состояния элементов питания;

• автоматический останов измерения при достижении предельного времени измерения, индикацию его длительности, автоматическое вычисление и индика­цию результата измерения.

5.2.3. Узел контроля напряжения источника питания выдает сигнал о снижении напряжения элементов питания ниже установленной нор­мы вследствие их разрядки. в процессе эксплуатации или хранения.

5.3. Анемометр имеет два органа управления - левую кнопку 1 и пра­вую кнопку 2, расположенных на лицевой панели измерительного блока 3 (рис. 1). Левая кнопка - с фиксацией, служит для включения и выключения питания анемометра. Правая кнопка - без фиксации, слу­жит для управления режимами работы прибора.

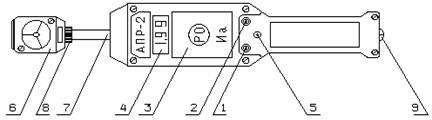

Рис. 1. Анемометр АПР-2.

1,2- кнопки управления; 3 - измерительный блок; 4 - индикатор; 5 - вывод контрольной точки; 6 - первичный преобразователь (ПП); 7 - выдвижная штанга; 8 - накидная гайка; 9 -винт; 10 - удлинитель; 11, 12 - разъёмы; 13 - резьбовая втулка; 14 - накидная гайка.
