Способ крепления выработок набрызгбетоном

методом  разреженного  потока

 Фирма SPERNO предлагает ряд современных машин и технологию нового поколения для крепления горных выработок. Использование техники и технологии фирмы SPERNO обеспечивает нанесение контактного слоя набрызгбетона одновременно с проходкой выработки, что позволяет создать замкнутую систему саморегулирования и  оптимального распределения горного давления в системе массив-крепь.

 Несущая способность крепи, сооруженной по технологии фирмы SPERNO, в 16 раз превышает возможности металлической крепи из профиля СВП с использованием затяжки.

 Предлагаемый способ крепления горных выработок полностью механизирован и позволяет осуществлять непрерывное возведение крепи вслед за движением проходческого оборудования, обеспечивая получение гомогенной, прочной монолитно-бетонной конструкции, соответствующей технологическим требования (ГОСТ 1045) и требованиям санитарной безопасности МАК (максимально допустимой концентрации пыли на рабочем месте).

 Экономичность этого метода крепления выработок обеспечивается тонким, но в тоже время достаточно прочным слоем бетона. Данная технология значительно снижает трудоёмкость, расход материалов, существенно сокращает время крепления, обеспечивает более длительный срок службы выработок и минимизирует расходы на текущий ремонт.

 Анализ имеющейся информации после возведения крепи капитальных горных выработок, стволов, тоннелей и т.д. (более 60 км) позволяет сделать вывод о снижении затрат на 20-40%.

Эти методы крепления нашли также применение в подземном и высотном строительстве, ремонте зданий, а также для сооружения защитных поверхностей при гидро- и теплоизоляции.

Рис.  Нанесение бетонной оболочки

Главными преимуществами этой технологии крепления  являются:

ü Экономия материалов: бетона и арматуры

ü Значительное сокращение трудозатрат

ü Увеличение срока эксплуатации горной выработки

ü Незначительное уменьшение поперечного сечения  выработки

ü Существенное снижение объёма работ по текущему ремонту крепи

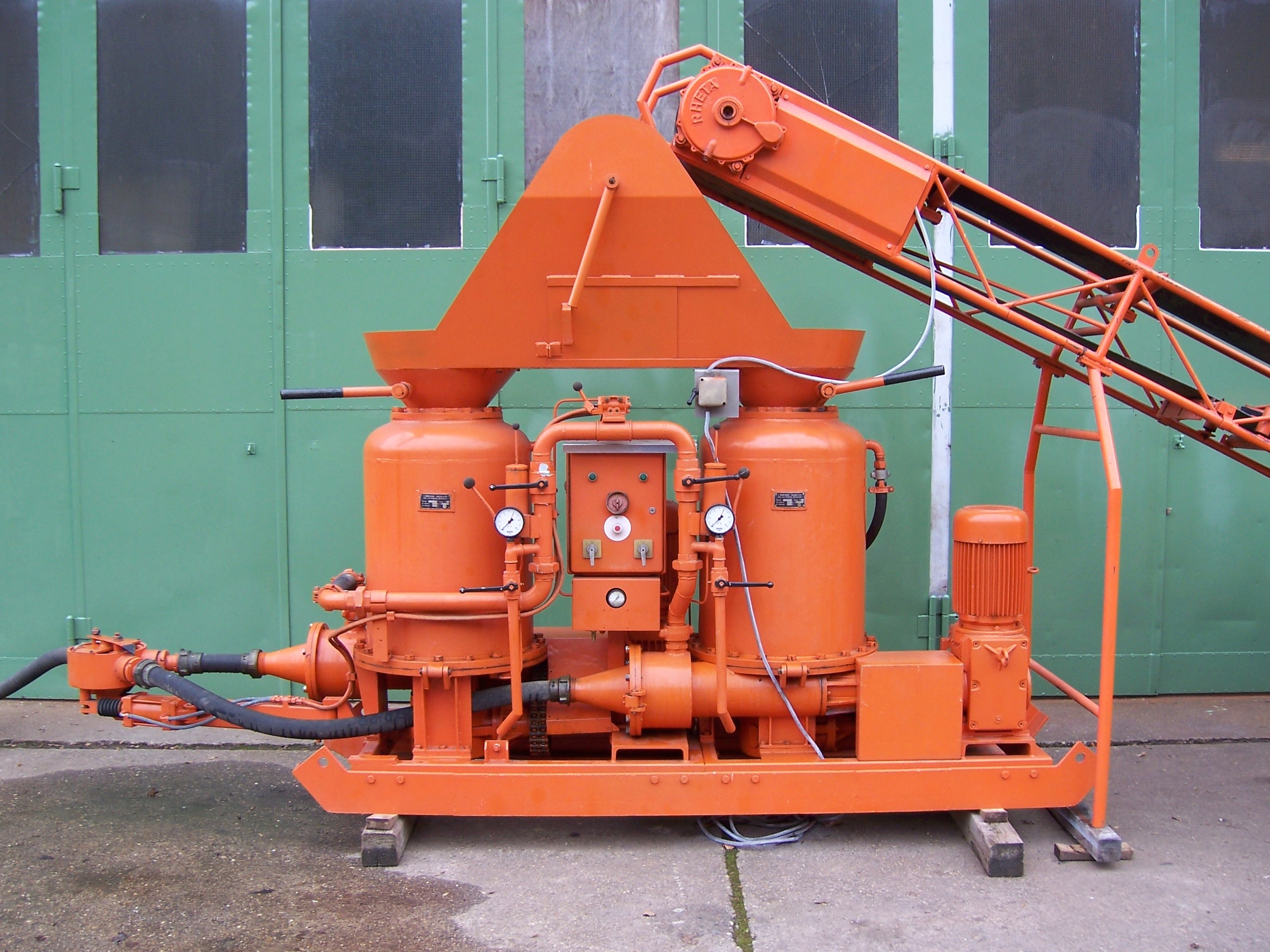

Машина по нанесению набрызгбетона

SPERNO 208 G E

Описание конструкции

Машинная рама - это прочная  сварная конструкция из труб прямоугольного сечения. Резервуары  высокого давления сварены при помощи электродуговой сварки в соответствии с инструкцией для  давления в 6 атмосфер и приняты техосмотром. Они снабжены обшивкой дна и обшивкой резервуара, колоколообразным  затвором, шестерней мешалки  и загрузочной воронкой. Все части подверженные износу изготовлены из специальной высокопрочной стали и легко заменяемы. Приводные валы для шнекового дозатора закреплены в роликоподшипниках. Шестерни угловой зубчатой передачи защищены от пыли и находится в масляной ванне. Двигатели приводов 2-х скоростные с переключаемыми полюсами. Стрелочный перевод переключает с одного резервуара на другой при помощи пневматического цилиндра и отвечает  за непрерывную работу машины. Простое электропневматическое управление гарантирует безотказную работу машины.

Машина состоит из 2 отдельных единиц, позволяющих компоновать машину с левосторонним или правосторонним управлением (на рисунке машина с левосторонней компоновкой).

Технические данные:

Производительность                                                          3 м ³ / ч *

Подача на расстояние  до                                                  100 м *

Подача на высоту   до                                                        50 м *

* В зависимости от консистенции бетона и длины шлангов

Максимальный размер щебня                                            25 мм

Диаметр шланга,                                                                 50 мм

Объем ёмкости                                                                    2x200 л

Рабочее давление, max                                                        6 атм

Электрическое напряжение                                                380 В 50 Гц

Мощность привода                                                             7,5 кВт

Расход воздуха                                                                    10-14 м ³ / мин.

Вес (нетто)                                                                           1 800 кг



Габариты:

Длина                                                                                    3 530 мм

Ширина                                                                                 800 мм

Высота                                                                                  1 450 мм



Бетоносмеситель 202 DS с донной разгрузкой и загрузочным ковшом



Описание конструкции

Машинная рама - это прочная сварная конструкция из швеллера. Загрузка мешалки производится ковшом, который одновременно является дозатором наполняющего материала. Вода дозируется  возвратным счётчиком. Мешалка принудительного действия оснащена планетарным передаточным механизмом, который смешивает материал  двумя вращающимися и одной планетарной лопаткой.  Вследствие этого предварительно дозированный материал оптимально смешивается и полностью гомогенизируется. Выгрузка смеси происходит пневматически управляемым, расположенным в дне резервуара механизмом. Все части, подверженные износу выполнены из высокопрочной, специальной стали и легко заменимы.

Технические данные:

Производительность                                                         3 м ³/ч

Производительность смешивания                                    20-25 замесов / ч

Объем мешалки                                                                 200 л

Электрическое напряжение                                               380 В,  50 Гц

Мощность  привода                                                           11 кВт

Вес (нетто)                                                                          1 600 кг

Габариты:

Длина                                                                                  2 800 мм

Ширина                                                                               1 000 мм

Высота                                                                                1 400 мм

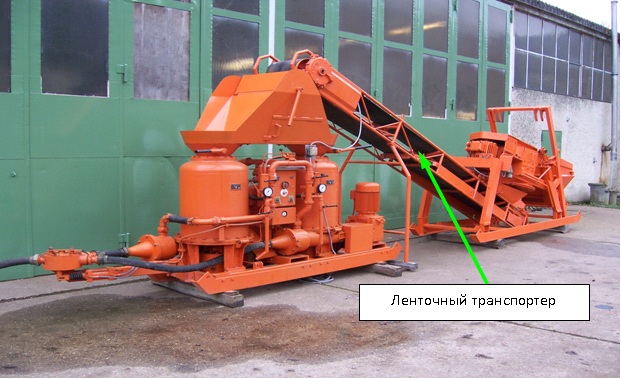

Ленточный транспортёр

Описание конструкции

Ленточный транспортер  для транспортировки смеси от мешалки до машины 208 G-Е,  работает совместно с мешалкой бетонной смеси, имеет  трубчатый упор для установки и закрепления ленточного транспортёра в наклонном положении.



Технические данные:



Электрическое напряжение                                            380 В,  50 Гц

Мощность привода                                                         3 кВт

Вес (нетто)                                                                       800 кг



Габариты:

Длина                                                                               5 500 мм

Ширина                                                                            600 мм

Высота                                                                             1 400 мм



Блок направляющего шибера

Описание конструкции

Блок направляющего шибера служит  для направления потока бетона с транспортера  в соответствующий резервуар.  Шибер изготовлен из листа

3 мм стали, и приводится в действие при помощи рычага.  Под шибером находится закрывающийся ящик для хранения инструментов и мелких запчастей.

Технические данные:

 Вес (нетто)                                                                  100 кг



Габариты:

Длина                                                                         1960 мм

Ширина                                                                      960 мм

Высота                                                                       770 мм
